レーザーエネルギー測定用ヘッド

Product Pick-upMACH6





最大測定エネルギー

~1mJ
1mJ ~ 1J (開口部：~8mm, 8 ~ 13mm, 47 ~ 55mm)
1J ~ 25J (開口部：8 ~ 13mm, 22 ~ 25mm, 47 ~ 55mm)
25J ~ 100J
100J ~ 250J
250J ~

下記の「Product Finder (gentec-EOウェブへ)」にてご使用中のレーザー仕様から測定用ヘッドをお選び頂けます。

Product Finder

カタログダウンロードはこちら

最大測定エネルギー  ~ 1mJ

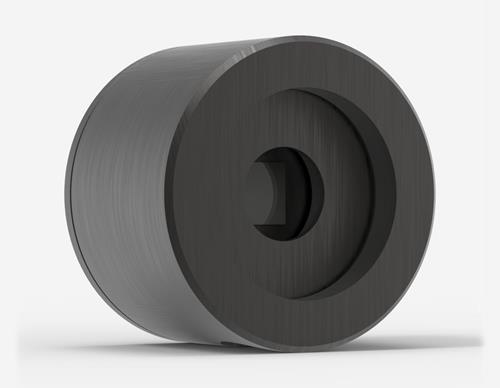

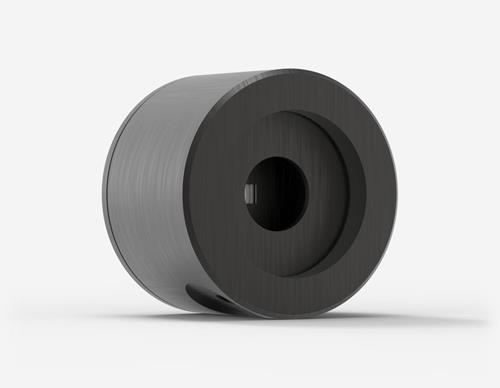

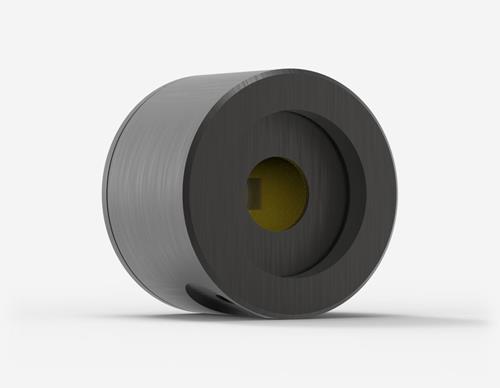

QE8SP-B-MT-D0 PE10B-SI-D0 PE5B-GE-D0 PE3B-SI-D0 PE3B-IN-D0
QE8SP-B-MT-D0 PE10B-SI-D0 PE5B-GE-D0 PE3B-SI-D0 PE3B-IN-D0
開口部：7.8 x 7.8mm 開口部：10mm径 開口部：5mm径 開口部：3mm径 開口部：3mm径
最大測定：0.93mJ (0.5W) 最大測定：81nJ (230μW) 最大測定：2.4nJ (7.1μW) 最大測定：24pJ (66nW) 最大測定：245pJ (1.18μW)
吸収体：MT High repetition rate 吸収体：UV-Si 吸収体：Ge 吸収体：UV-Si 吸収体：UV-Si
アッテネータ：なし Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST
Traceable calibration: NIST Available with Intgra Available with Intgra Available with Intgra Available with Intgra
Available with Intgra

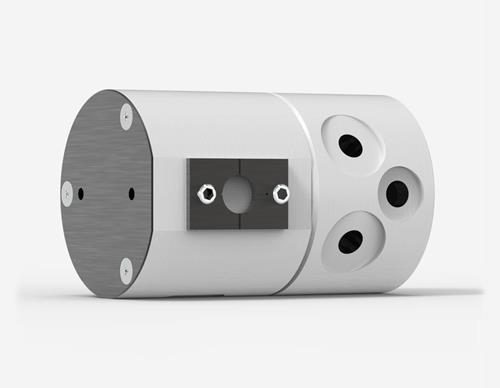

M6-6-SI M6-6-SI-L M6-6-IN M6-6-IN-L
M6-6-SI M6-6-SI-L M6-6-IN M6-6-IN-L
開口部：6mm径 開口部：6mm径 開口部：6mm径 開口部：6mm径
最大測定：200μJ (5W) 最大測定：2μJ (5W) 最大測定：200μJ (5W) 最大測定：2μJ (5W)
吸収体：Si 吸収体：Si 吸収体：InGaAs 吸収体：InGaAs
Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST




最大測定エネルギー　1mJ ~ 1J (C.A. ~ 8mm)

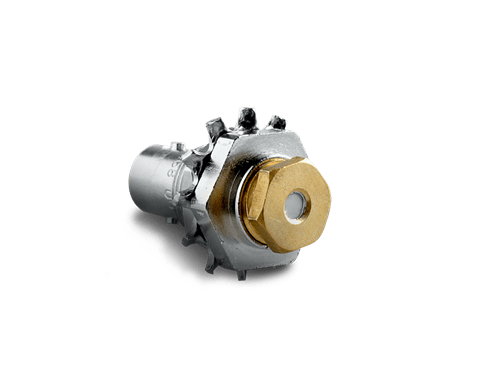

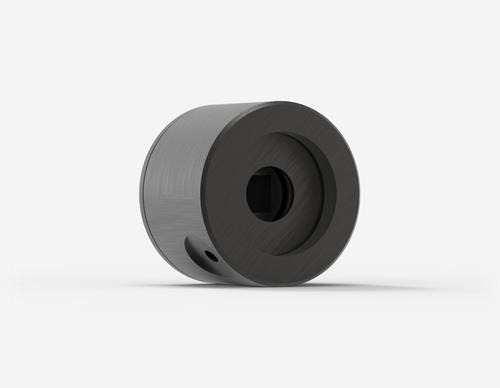

QE4SP-S-MT-D0 QE8SP-B-BL-D0 M6-6-PY
QE4SP-S-MT-D0 QE8SP-B-BL-D0 M6-6-PY
開口部：3.7mm径 開口部：7.8 x 7.8mm 開口部：6mm径
最大測定：0.043J (0.3W) 最大測定：2.5mJ (0.5W) 最大測定：2mJ (5W)
吸収体：MT High repetition rate 吸収体：BL Spectrally Flat 吸収体：Pyroelectric
アッテネータ：なし アッテネータ：なし アッテネータ：なし
Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST



最大測定エネルギー：1mJ~1J (C.A. 8~13mm)

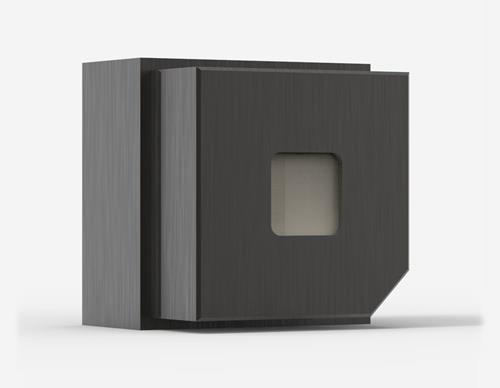

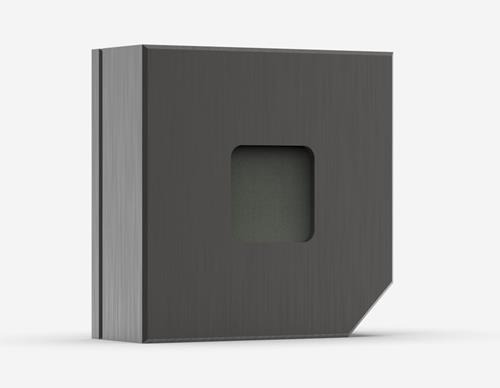

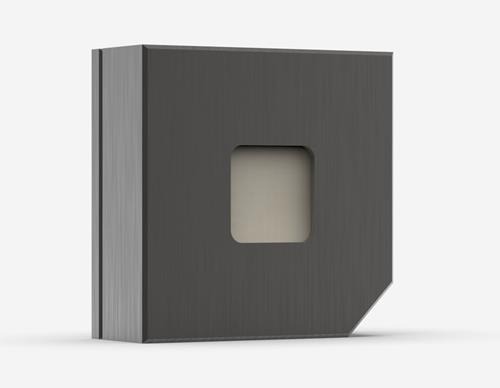

QE12LP-S-MB-D0 QE12LP-H-MB-D0 QE12SP-S-MT-D0 QE12SP-H-MT-D0 QE12HR-H-MT-D0
QE12LP-S-MB-D0 QE12LP-H-MB-D0 QE12SP-S-MT-D0 QE12SP-H-MT-D0 QE12HR-H-MT-D0
開口部：12 x 12mm 開口部：12 x 12mm 開口部：12 x 12mm 開口部：12 x 12mm 開口部：12 x 12mm
最大測定：0.85J (3W) 最大測定：0.85J (5W) 最大測定：0.70J (3W) 最大測定：0.70J (5W) 最大測定：0.70J (5W)
吸収体：MB Standard 吸収体：MB Standard 吸収体：MT High repetition rate 吸収体：MT High repetition rate 吸収体：MT High repetition rate (Tuned for short pulses)
アッテネータ：なし アッテネータ：なし アッテネータ：なし アッテネータ：なし アッテネータ：なし
Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST
Available with Intgra Available with Intgra Available with Intgra Available with Intgra

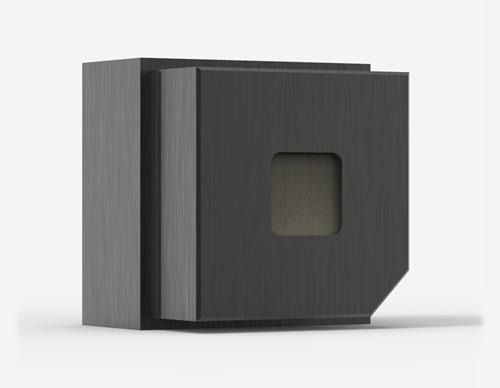

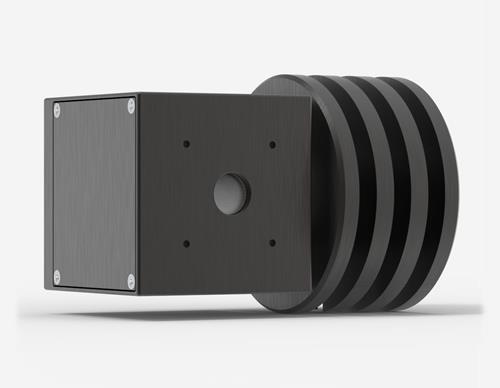

QE12HR-H-MB-D0 M6-12.5-PY QUAD-9-MT-E
QE12HR-H-MB-D0 M6-12.5-PY QUAD-9-MT-E
開口部：12 x 12mm 開口部：12.5mm 4-quadrant laser position sensing detector for pulsed lasers.
最大測定：0.85J (5W) 最大測定：20mJ (25W)
吸収体：MB Standard (Tuned for short pulses) 吸収体：Pyroelectric
アッテネータ：なし Traceable calibration: NIST
Traceable calibration: NIST
Available with Intgra




最大測定エネルギー：1mJ ~ 1J (C.A. 47 ~ 55mm)

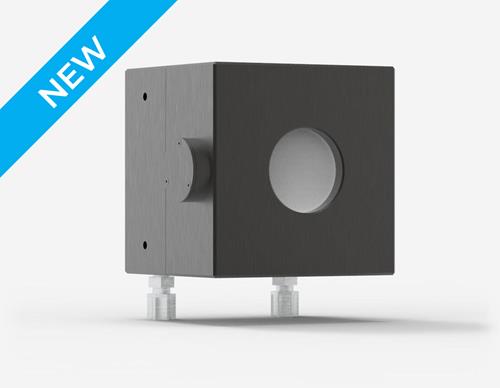

IS50A-1KW-RMT-D0
IS50A-1KW-RMT-D0
開口部：50mm径
最大測定：1J (1kW)
吸収体：Pyroelectric
Traceable calibration: NIST
Available with Intgra



最大測定エネルギー：1J ~ 25J (C.A. 8 ~ 13mm)

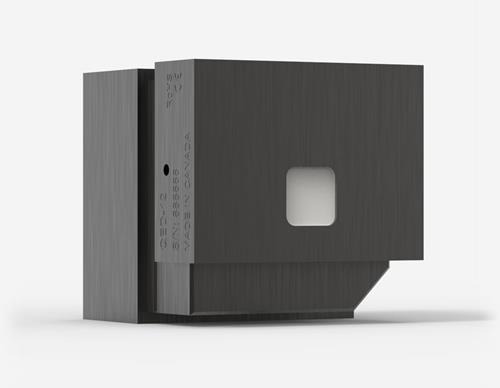

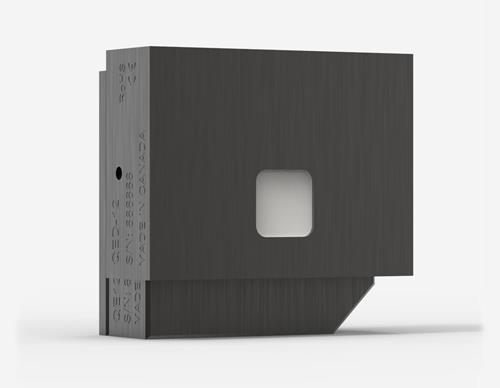

QE12LP-S-MB-QED-D0 QE12LP-H-MB-QED-D0 QE12HR-H-MB-QED-D0
QE12LP-S-MB-QED-D0 QE12LP-H-MB-QED-D0 QE12HR-H-MB-QED-D0
開口部：9 x 9mm 開口部：9 x 9mm 開口部：9 x 9mm
最大測定：3.9J (7.5W) 最大測定：3.9J (12.5W) 最大測定：3.9J (12.5W)
吸収体：MB Standard
 吸収体：MB Standard
 吸収体：MB Standard (tuned for short pulses)
アッテネータ：QED アッテネータ：QED アッテネータ：QED
Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST
Available with Intgra Available with Intgra Available with Intgra


最大測定エネルギー：1J ~ 25J (C.A. 22 ~ 25mm)

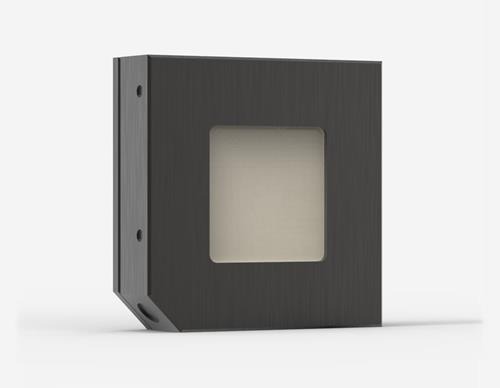

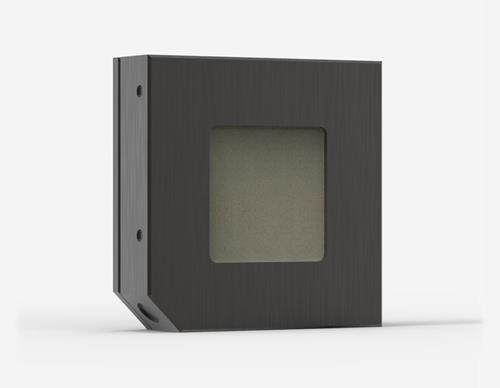

QE25LP-S-MB-D0 QE25LP-S-MB-QED-D0 QE25LP-H-MB-D0 QE25LP-H-MB-QED-D0 QE25SP-S-MT-D0
QE25LP-S-MB-D0 QE25LP-S-MB-QED-D0 QE25LP-H-MB-D0 QE25LP-H-MB-QED-D0 QE25SP-S-MT-D0
開口部：25 x 25mm 開口部：22 x 22mm 開口部：25 x 25mm 開口部：22 x 22mm 開口部：25 x 25mm
最大測定：3.8J (5W) 最大測定：23J (15W) 最大測定：3.8J (10W) 最大測定：23J (30W) 最大測定：3.0J (5W)
吸収体：MB Standard
 吸収体：MB Standard
 吸収体：MB Standard
 吸収体：MB Standard
 吸収体：MT High repetition rate
アッテネータ：なし アッテネータ：QED アッテネータ：なし アッテネータ：QED アッテネータ：なし
Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST
Available with Intgra Available with Intgra Available with Intgra Available with Intgra Available with Intgra

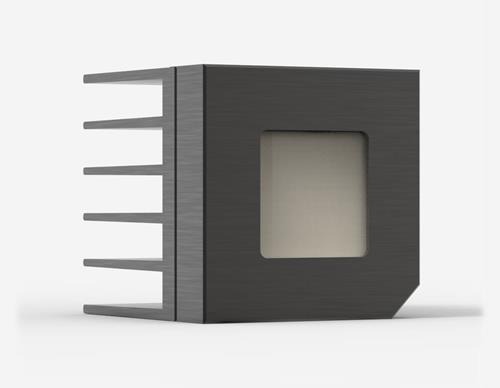

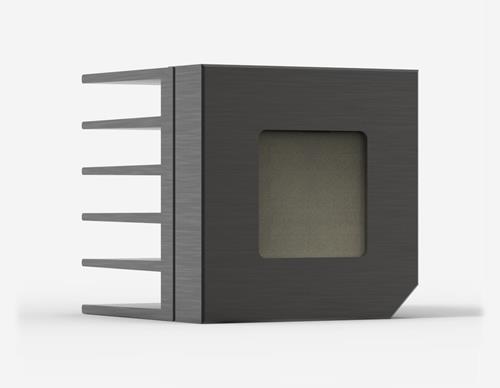

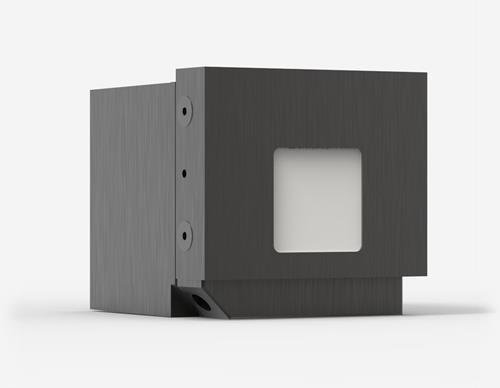

QE25SP-H-MT-D0 QE25HR-H-MT-D0 QE25HR-H-MB-D0 QE25HR-H-MB-QED-D0
QE25SP-H-MT-D0 QE25HR-H-MT-D0 QE25HR-H-MB-D0 QE25HR-H-MB-QED-D0
開口部：25 x 25mm 開口部：25 x 25mm 開口部：25 x 25mm 開口部：22 x 22mm
最大測定：3.0J (10W) 最大測定：3.0J (10W) 最大測定：3.8J (10W) 最大測定：23J (30W)
吸収体：MT High repetition rate
 吸収体：MT High repetition rate (tuned for short pulses)
 吸収体：MB Standard (tuned for short pulses)
 吸収体：MB Standard (tuned for short pulses)
アッテネータ：なし アッテネータ：なし アッテネータ：なし アッテネータ：QED
Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST
Available with Intgra Available with Intgra Available with Intgra Available with Intgra


最大測定エネルギー：1J ~ 25J (47 ~ 55mm)

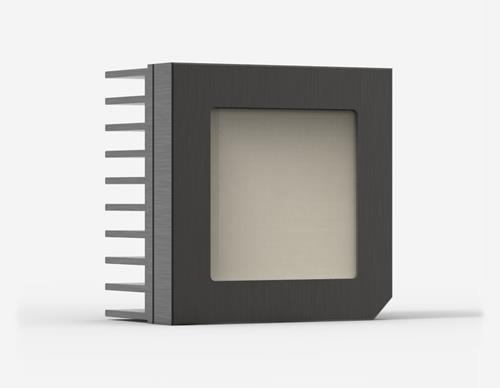

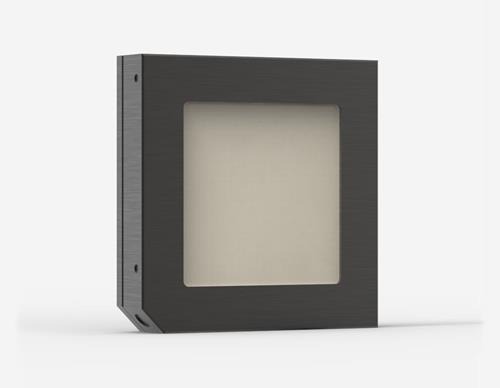

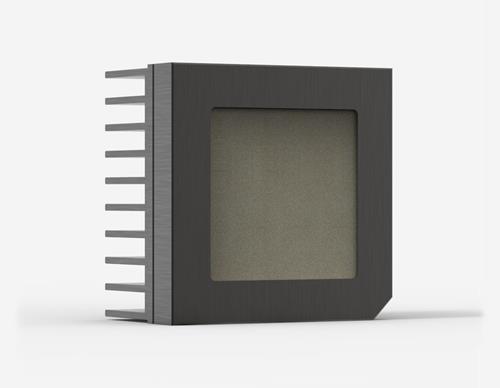

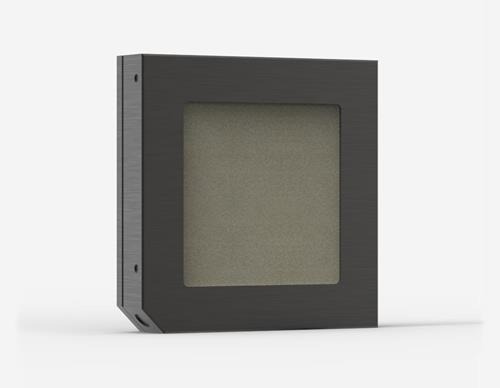

QE50LP-S-MB-D0 QE50LP-H-MB-D0 QE50SP-S-MT-D0 QE50SP-H-MT-D0
QE50LP-S-MB-D0 QE50LP-H-MB-D0 QE50SP-S-MT-D0 QE50SP-H-MT-D0
開口部：50 x 50mm 開口部：50 x 50mm 開口部：50 x 50mm 開口部：50 x 50mm
最大測定：15J (10W) 最大測定：15J (20W) 最大測定：13J (10W) 最大測定：13J (20W)
吸収体：MB Standard
 吸収体：MB Standard
 吸収体：MT High repetition rate
 吸収体：MT High repetition rate
アッテネータ：なし アッテネータ：なし アッテネータ：なし アッテネータ：なし
Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST
Available with Intgra Available with Intgra Available with Intgra Available with Intgra


最大測定エネルギー：25J ~ 100J

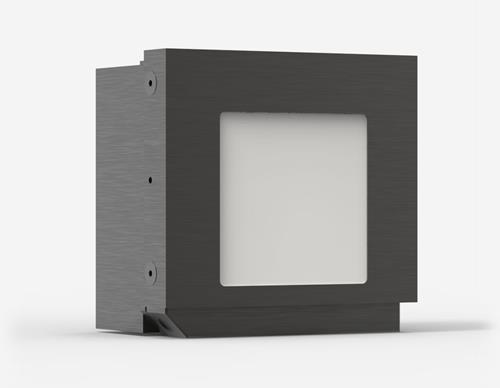

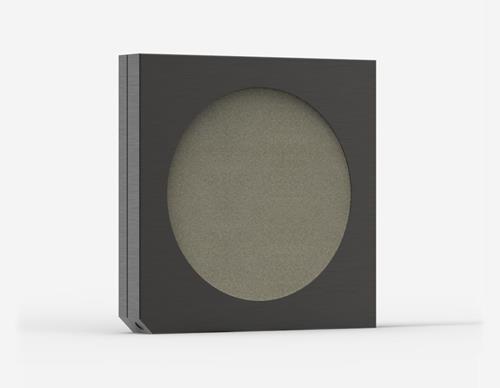

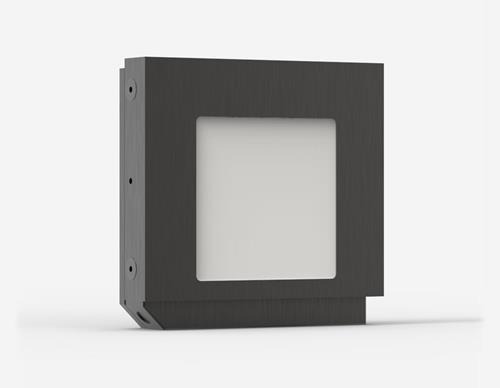

QE50LP-S-MB-QED-D0 QE50LP-H-MB-QED-D0 QE95LP-S-MB-D0 QE95LP-H-MB-D0 QE95ELP-S-MB-D0
QE50LP-S-MB-QED-D0 QE50LP-H-MB-QED-D0 QE95LP-S-MB-D0 QE95LP-H-MB-D0 QE95ELP-S-MB-D0
開口部：47 x 47mm 開口部：47 x 47mm 開口部：95mm径 開口部：95mm径 開口部：95mm径
最大測定：85J (25W) 最大測定：85J (45W) 最大測定：70J (20W) 最大測定：70J (40W) 最大測定：70J (20W)
吸収体：MB Standard
 吸収体：MB Standard
 吸収体：MB Standard
 吸収体：MB Standard
 吸収体：MB Standard (tuned for long pulses)
アッテネータ：QED アッテネータ：QED アッテネータ：なし アッテネータ：なし アッテネータ：なし
Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST
Available with Intgra Available with Intgra Available with Intgra Available with Intgra Available with Intgra

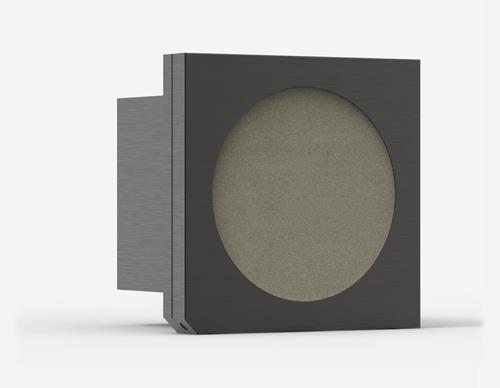

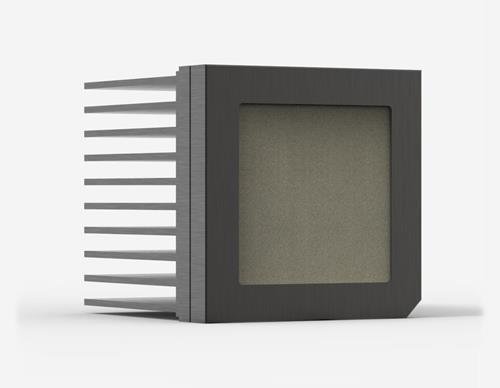

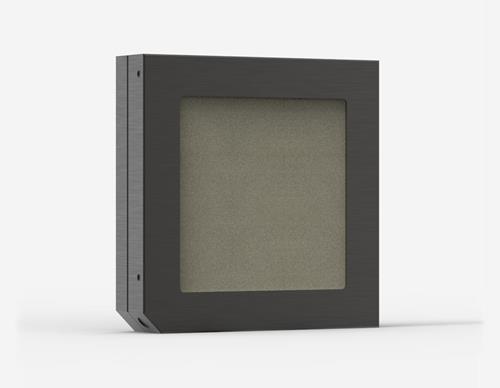

QE95ELP-H-MB-D0 QE65LP-S-MB-D0 QE65LP-H-MB-D0 QE65ELP-S-MB-D0 QE65ELP-H-MB-D0
QE95ELP-H-MB-D0 QE65LP-S-MB-D0 QE65LP-H-MB-D0 QE64ELP-S-MB-D0 QE65ELP-H-MB-D0
開口部：95mm径 開口部：65 x 65mm 開口部：65 x 65mm 開口部：65 x 65mm 開口部：65 x 65mm
最大測定：70J (40W) 最大測定：50J (12W) 最大測定：50J (40W) 最大測定：50J (12W) 最大測定：50J (40W)
吸収体：MB Standard (tuned for long pulses)
 吸収体：MB Standard
 吸収体：MB Standard
 吸収体：MB Standard (tuned for long pulses)
 吸収体：MB Standard (tuned for long pulses)
アッテネータ：なし アッテネータ：なし アッテネータ：なし アッテネータ：なし アッテネータ：なし
Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST
Available with Intgra Available with Intgra Available with Intgra Available with Intgra Available with Intgra


最大測定エネルギー：100J ~ 250J

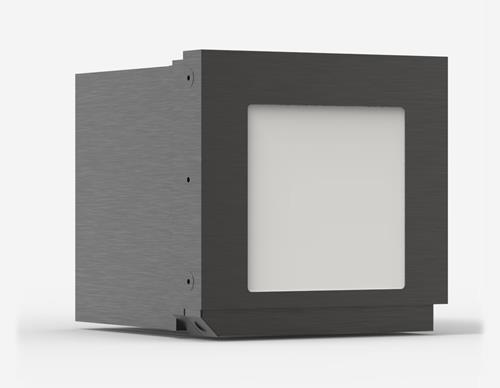

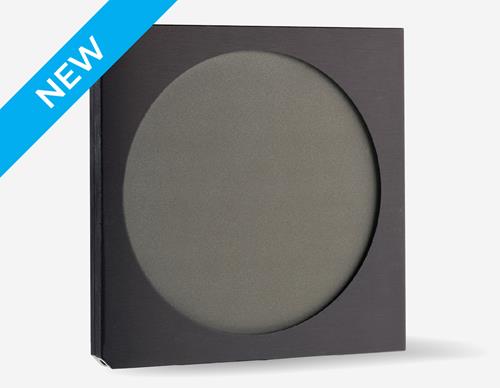

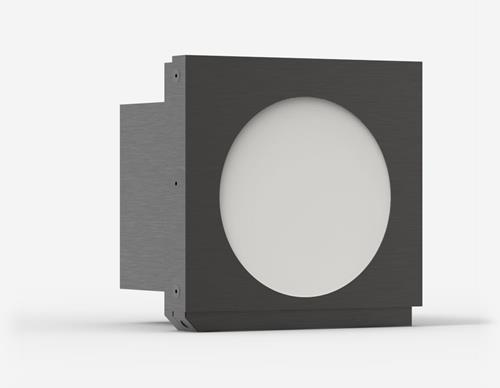

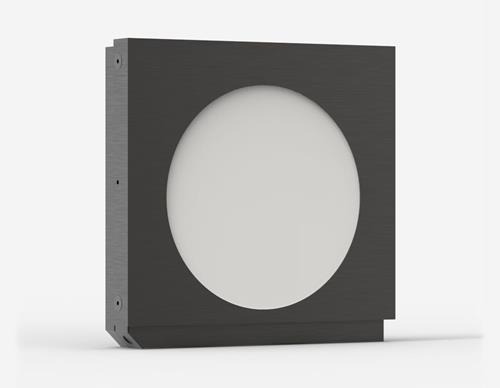

QE195LP-S-MB-D0 QE95LP-S-MB-QED-D0 QE95LP-H-MB-QED-D0 QE65LP-S-MB-QED-D0 QE65LP-H-MB-QED-D0
QE195LP-S-MB-D0 QE95LP-S-MB-QED-D0 QE95LP-H-MB-QED-D0 QE65LP-S-MB-QED-D0 QE65LP-H-MB-QED-D0
開口部：195mm径 開口部：95mm径 開口部：95mm径 開口部：65 x 65mm 開口部：65 x 65mm
最大測定：250J (75W) 最大測定：250J (45W) 最大測定：250J (90W) 最大測定：200J (30W) 最大測定：200J (90W)
吸収体：MB Standard
 吸収体：MB Standard
 吸収体：MB Standard
 吸収体：MB Standard
 吸収体：MB Standard
アッテネータ：なし アッテネータ：QED アッテネータ：QED アッテネータ：QED アッテネータ：QED
Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST
Available with Intgra Available with Intgra Available with Intgra Available with Intgra Available with Intgra


最大測定エネルギー：250J ~

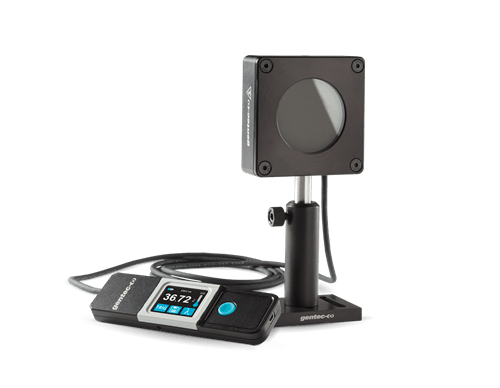

QE195LP-S-MB-D0 QE195LP-H-MB-QED-D0 PRONTO-500-IPL QE95LP-S-MB-QED-D0 QE95LP-H-MB-QED-D0
QE195LP-S-MB-D0 QE195LP-H-MB-QED-D0 PRONTO-500-IPL QE95LP-S-MB-QED-D0 QE95LP-H-MB-QED-D0
開口部：195mm径 開口部：185mm径 開口部：55mm径 開口部：95mm径 開口部：95mm径
最大測定：250J (75W) 最大測定：700J (350W) 最大測定：350J (500W) 最大測定：250J (45W) 最大測定：250J (90W)
吸収体：MB Standard
 吸収体：MB Standard
 冷却：自然空冷 吸収体：MB Standard
 吸収体：MB Standard
アッテネータ：なし アッテネータ：QED 吸収体：H Broadband
 アッテネータ：QED アッテネータ：QED
Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST Traceable calibration: NIST
Available with Intgra Available with Intgra   Available with Intgra Available with Intgra
